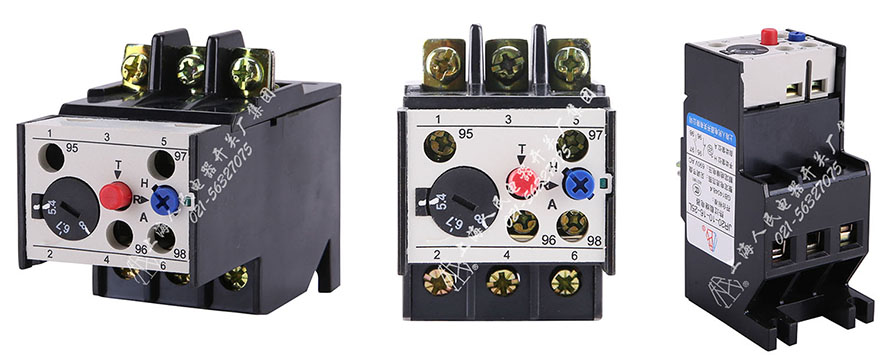

JR20熱過載繼電器

JR20系列熱過載繼電器,適用于額定工作電流Ue：380V~660V；電流0.1~630(A)的電力系統中作交流電動機或線路的過載及斷相保護，型號：JR20-1…

PDF下載 詢價

一，JR20熱過載繼電器介紹

JR20系列熱過載繼電器(以下簡稱熱繼電器）適用于50Hz/60Hz。額定工作電流Ue：380V~660V；電流0.1~630(A)的電力系統中作交流電動機或線路的過載及斷相保護。

繼電器具有斷相保護、溫度補償、手動復位和自動復位任意選擇、動作脫扣靈活性檢査、手動斷開常閉觸頭等功能。

熱繼電器符合標準：GB14048.4及IEC60947-4-1等。

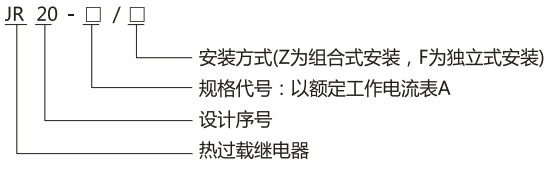

二，JR20型號及含義

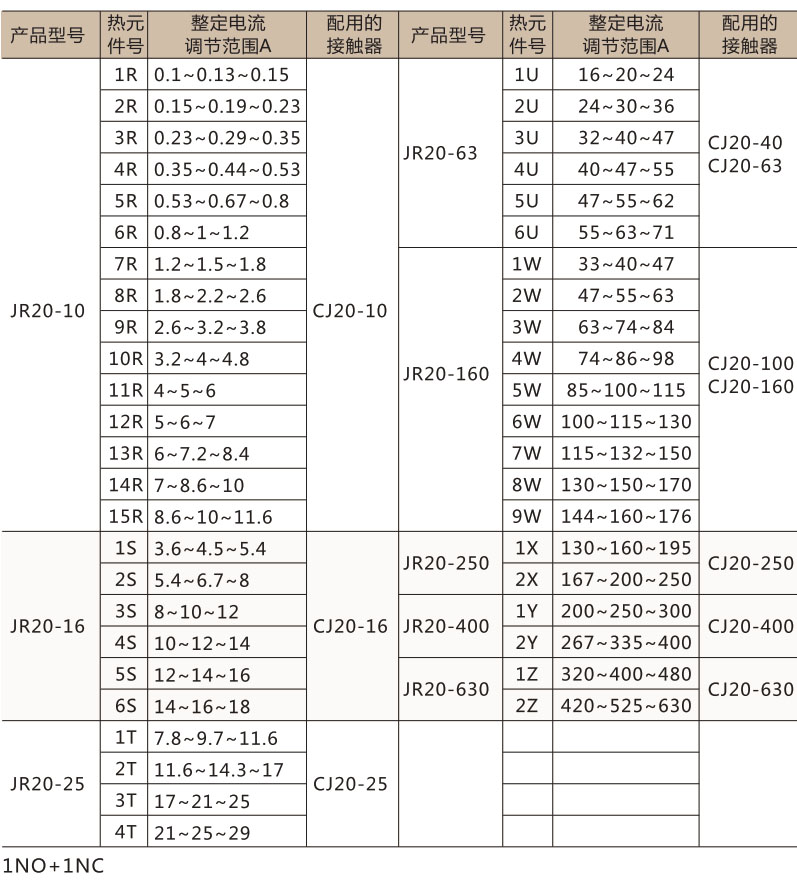

常規型號：JR20-10L,JR20-16L,JR20-25

三，JR20正常安裝與使用條件

● 周?chē)諝鉁囟?/strong>
周?chē)諝鉁囟炔桓哂?40℃及不低于-5℃；且24小時平均值不超過+35℃；
● 海拔要求：安裝地點的海拔不超過2000m；
● 大氣條件：1.濕度
空氣相對濕度在+40℃時不大于50%，在較低的溫度下可以有較高的相對濕度；例如+20℃時，相對濕度可達到90%；對由于溫度變化偶爾產生的凝露應采取特殊的措施。
● 污染等級：3
● 安裝條件
1.安裝類別：Ⅲ
2.安裝位置
按正常位置安裝，安裝面與垂直面的傾斜度不超過±5°，且無顯著振動和沖擊。
3.安裝方式
JR20-25具有組合安裝、螺釘安裝等兩種安裝方式；
JR20-63具有組合安裝、螺釘安裝、35mm標準導軌組合安裝和獨立安裝四種安裝方式；
JR20-160具有螺釘安裝方式。
● 熱繼電器的防護等級為IP2L0。
